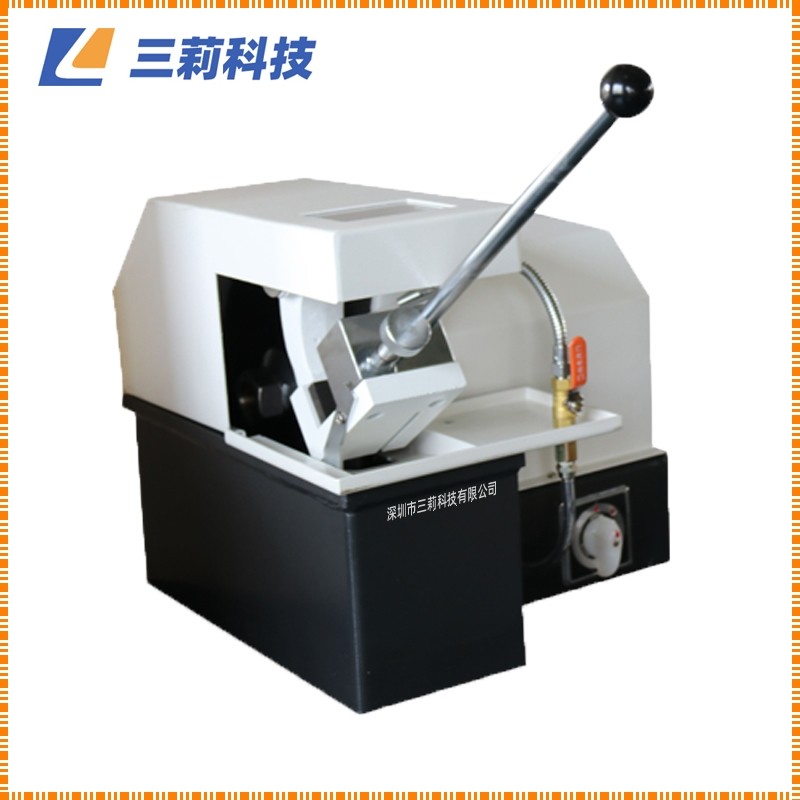

SNQ-2金相試樣手動切割機
重要注意事項和安全信息
Important notices and safety information
在金相試樣制備過程中，材料的切割是試樣制備的首道工序。
SNQ-2型手動試樣切割機為能到達在安全狀態下切取樣件，切割機采用高速旋轉的薄片增強砂輪來切取試樣。為避免在切割中試樣過程過熱而燒傷材料組織，本機裝有冷卻系統，用來帶走在切割時所產生的熱量。
本機具有操作使用方便，易維護保養等優點，并均優于國內同類產品，切割范圍與傳動功率也均大于國內同類產品，是試樣切割設備。
主要技術指標
Main Specifications
最大切割截面： φ35mm
主軸轉速： 2800 r/min
切割功率： 1.1KW
輸入電壓： 三相380V、50HZ
砂輪片規格： 250*2*32mm
外形尺寸： 375*445*355mm
凈 重： 45KG
機器詳情及顯示
Operation keyboard and display
電動機（1）固定在底座（2）上，軸套（3）套在電動機（1）上的軸上。螺母（4）將夾片（5）緊緊地夾住砂輪片。支架（7）固定在電動機前面，鋸架（8）套在支架的橫軸（9）上，由手柄（10）操縱可以繞橫軸上下移動，鉗座（11）緊固在鋸架上，轉動二只扎緊螺桿可使鉗口（12）前進或后退用以扎緊或松開切割試樣，水閥（13）與噴水管（14）均裝在流水盤（15）上面，通過旋鈕來調節冷卻液的流量，罩殼（16）用鉸鏈和螺釘固定在機座和支架上，以防止冷卻液飛濺和防止砂輪片偶有破碎時飛出傷人。
裝 箱 單Packing List
名 稱 | 規 格 | 單 位 | 數 量 | 備 注 |
SNQ-2 | 金相試樣切割機 | 臺 | 1 | |
板 手 | 36mm、46mm | 把 | 2 | |
進水 管 | 根 | 1 | ||
排水管 | 根 | 1 | ||
砂輪片 | Φ250mm | 片 | 2 | |
產品說明書 | 份 | 1 | ||
產品合格證 | 份 | 1 |
深圳市三莉科技有限公司
