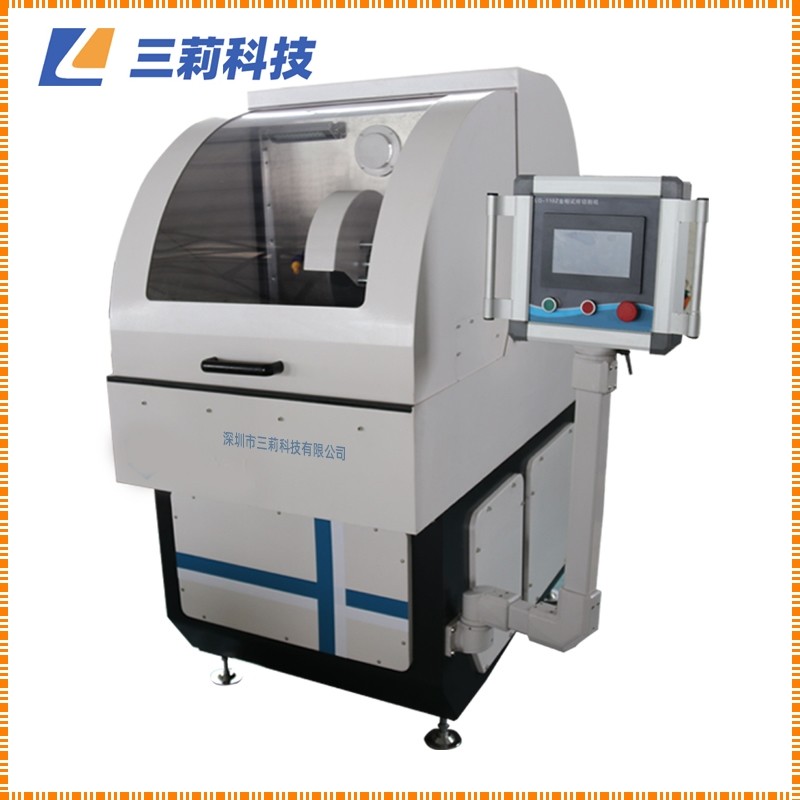

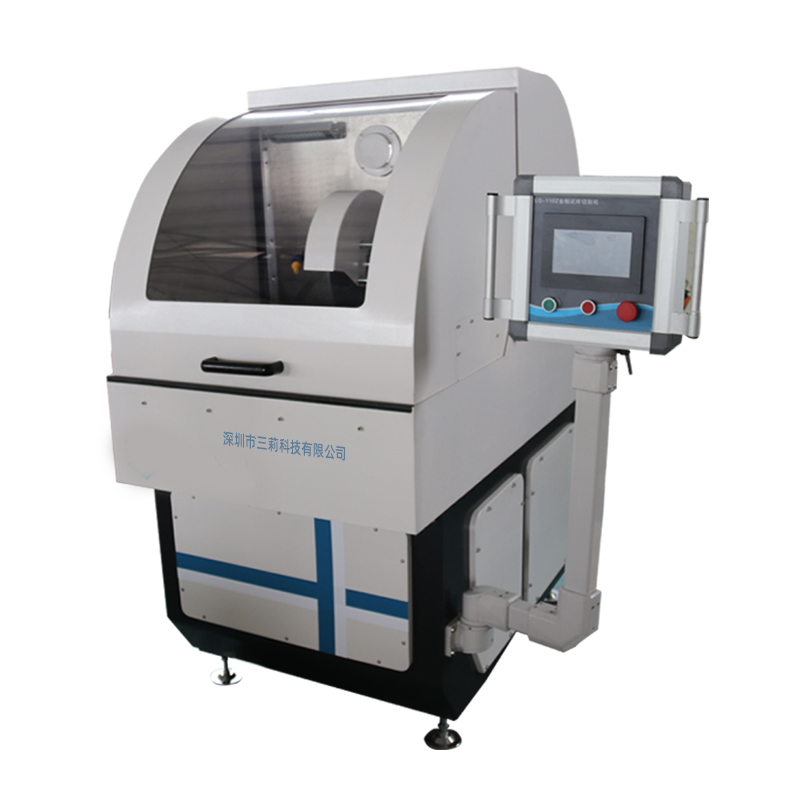

砍式 平推切割SNLQ-110Z金相試樣自動切割機
重要注意事項和安全信息
Important notices and safety information
SNLQ-110Z型金相試樣自動切割機適用于切割各種金屬、非金屬材料的試樣，以便觀察材料金相、巖相組織。
本機帶有循環冷卻裝置，使用配置好的冷卻液可帶走切割時所產生的熱量，避免試樣過熱而燒傷試樣組織。該機使用方便、安全-可靠。是工廠、科研單位以及大專院校實驗室制作試樣的設備之一。
主要技術指標
Main Specifications
Y軸最大行程： 240mm
Y軸可調手動速度：0.01*0.5mm/s
Z軸可調手動速度：0.01*0.5mm/s
冷卻方式：噴水式
電機功率： 4KW
最大切割直徑： φ110mm
主軸轉速：2800r/min
電源： 三相380V、50HZ
砂輪片規格： 350*2.5*32mm
外形尺寸： 1060*1450*1650mm
凈 重： 800KG
操作鍵盤及顯示
Operation keyboard and display
顯示Y軸位置，Z軸位置，切割模式，四個方向按鍵，水泵開關，照明燈開關，啟動安鍵，停止按鍵和參數設置安鍵。
第二畫面由參數設置進入第二畫面如下圖
主要顯示各個參數的設置和切割模式的選擇
Y軸參數設置畫面
設置Y軸的各個參數：位置，速度，距離的設置。
Z軸參數設置畫面
設置Z軸的各個參數：位置，速度，距離的設置。
掃式切割設置畫面
設置掃式切割模式的各個參數設定
產品優勢
Product advantages
01 本機采用不銹鋼外殼，使該機在外觀上更加美觀大方并具有很好的防腐蝕性。
02 活動控制面板，可根據需要自由進行移動。
03兩種切割模式（砍式切割、平推切割）
裝 箱 單
Packing List
名 稱 | 規 格 | 單 位 | 數 量 | 備 注 |
金相試樣切割機 | SNLQ-110Z | 臺 | 1 | |
產 品 說 明 書 | 份 | 1 | ||
產 品 合 格 證 | 份 | 1 | ||
裝 箱 單 | 份 | 1 | ||
水 箱 | 個 | 1 | ||
水 泵 | 臺 | 1 | ||
防 銹 潤 滑 液 | 2.5L | 桶 | 2 | |
砂 輪 片 | 350*2.5*32mm | 片 | 2 | |
管 夾 | 個 | 3 | ||
扳 手 | 17-19mm | 把 | 1 | |
扳 手 | 36mm | 把 | 1 | |
內 六 角 扳 手 | 6mm | 把 | 1 | |
進 水 管 | 根 | 1 | ||
排 水 管 | 根 | 1 |
