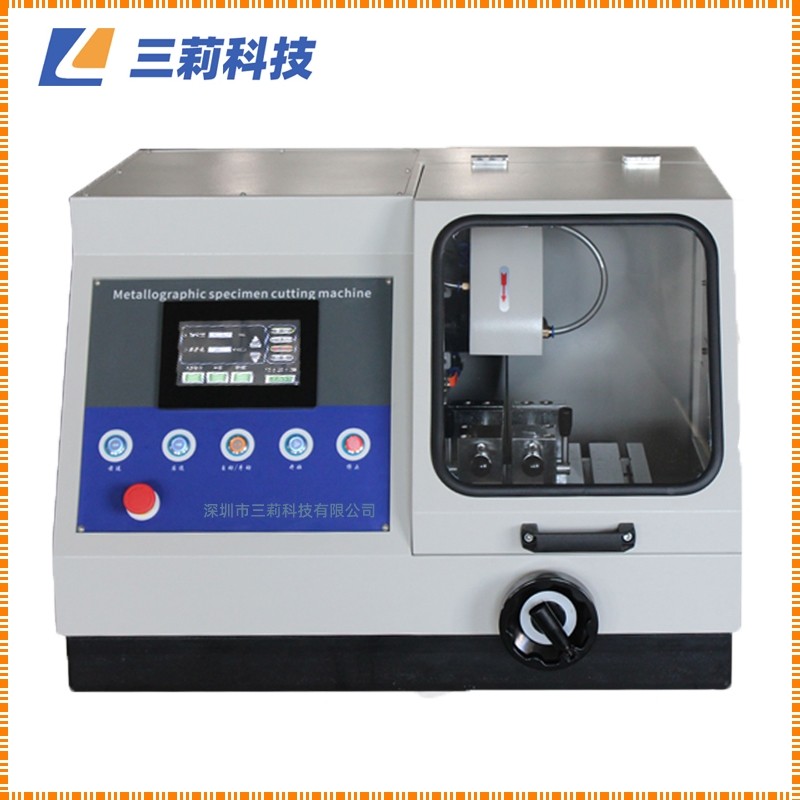

金相試樣切割機SNQ-100B金相試樣自動切割機

重要注意事項和安全信息

Important notices and safety information

SNQ-100B型金相試樣切割機是由機身、電控箱、切割室、電機、冷卻系統、切割砂輪片等部件組成。

本切割機不但可以切割直徑為100mm(管件)以內的圓形工件，還可以切割高100mm、深200mm以內的長方形試樣。

本機通過冷卻系統對試樣進行冷卻，以防止試樣在切割過程中過熱而燒壞組織。

本機還可以因切割不同的試樣而對切割速度進行設定，從而提高了切割試樣的質量。該機分手動切割和自動切割。大容積的切割室，更便于切割者使用，是大專院校、工廠企業金相試驗的制樣設備之一。

主要技術指標

Main Specifications

切割室外殼：       鋼板

最大切割直徑：    100mm（管材）

進刀深度跟蹤：    液晶數顯

平臺Y向移動：   275mm

切割臺尺寸：       280*310mm

切割片規格：       350*2.5*32mm

加持臺規格：       夾具臺分左右，中央切刀口

切割方式：    手動/自動

送給方式：    任意調節（手，自兩用）

切割速度：    最大為1mm/s

自動切割方式：   間歇式切割（金屬工件）與連續切割（非金屬工件）

進刀距離：       根據需要設定

復位方式：       自動復位

冷卻系統：       自動（水冷3通道）

水箱容量：       50L

主軸轉速：       2100r/min可選

電機功率：       3KW

機臺形式：       臺式

電源：           380V

外形尺寸：    900*790*600mm

凈    重：    210KG

操作鍵盤及顯示

Operation keyboard and display

(1) Forward前進：（不自鎖）。手動前進

(2) back后退：（不自鎖）。手動后退

(3) Automatic/manual自動/手動：（自鎖。）手動自動切換

(4) start開始：（不自鎖）。自動啟動

(5) stop停止：（不自鎖）。自動停止

(6) scram急停。（自鎖，旋轉式打開）。緊急急停

 顯示屏說明：

（1）Y軸位置l：切割臺相對位置，在自動切割過程中，會顯示：切割行程所設數值。

（2）照明：切割室內照明開關，按一下打開，按一下關閉。

（3）水泵：切割水泵開關，在手動開關按下后，按水泵開關，可以打開水泵，自動狀態按啟動鍵水泵自動打開。

（4）原點設置：按一下原點設置鍵，Y軸位置則清零。

（5）參數設置：按一下此鍵進入?yún)?shù)設定頁面

手動速度設定 : 設定手動速度 ，當手動移動切割主軸的速度  ， 最大值 2 m m /S

自動切割速度設定 : 設定自動切割速度 ，根據所切割工件的硬度和材質設定切割速度。

間歇切割距離設定 ： 設定自動切割時，間歇切割方式所切割距離的距離設定。

間歇切割時間設定 ： 設定自動切割時，間歇切割方式所切割的所切割的停頓時間設定。

切割行程設定 ： 設定自動切割的切割距離。

點擊后面數字彈出輸入鍵盤，按確定鍵確認。

產品優勢Product advantages

01 本機外殼采用噴塑處理，使該機在外觀上更加美觀大方并具有很好的防腐蝕性。

02  三通道水龍-頭，對試樣進行冷卻，以防止試樣在切割過程中過熱而燒壞組織。

03二種切割方式，間歇式切割（金屬工件）與連續切割（非金屬工件）。

04二種切割模式，即可自動切割也可手動切割。

裝 箱 單

Packing List
