MFR熔體質(zhì)量流動速率儀和MVR熔體體積流動速率儀的區(qū)別？
參考：GB/T 3682-2000熱塑性塑料熔體質(zhì)量流動速率和熔體體積流動速率的測定
熔融指數(shù)儀，亦稱熔體流動速率測定儀，是一種表示塑膠材料加工時的流動性的數(shù)值。
它是美國量測標(biāo)準(zhǔn)協(xié)會 （ASTM） 根據(jù)美國杜邦公司 （DuPont） 慣用的鑒定塑料特性的方法制定而成，其測試方法是：先讓塑料粒在一定時間（ 10 分鐘）內(nèi)、一定溫度及壓力（各種材料標(biāo)準(zhǔn)不同）下，融化成塑料流體，然后通過一直徑為 2.1mm 圓管所流出的克（ g ）數(shù)。其值越大，表示該塑膠材料的加工流動性越佳，反之則越差。
最常使用的測試標(biāo)準(zhǔn)是 ASTM D 1238 ，該測試標(biāo)準(zhǔn)的量測儀器是熔融指數(shù)儀 。單位： g/10min
測試的具體操作過程是：將待測高分子（塑料）原料置入小槽中，槽末接有細(xì)管，細(xì)管直徑為 2.095mm ，管長為 8mm 。加熱至某溫度（常為 190 度）后，原料上端藉由活塞施加某一定重量向下壓擠，量測該原料在 10 分鐘內(nèi)所被擠出的重量，即為該塑料的流動指數(shù)。有時您會看到這樣的表示法： MI25g/10min ，它表示在 10 分鐘內(nèi)該塑料被擠出 25 克。一般常用塑料的 MI 值大約介于 1~25 之間。 MI 愈大，代表該塑料原料粘度愈小及分子重量愈小，反之則代表該塑料粘度愈大及分子重量愈大。
熔體（質(zhì)量）流動速率用MFR表示，單位為：克/10分鐘（即g/min）
公式表示：MFR（θ、mnom）=tref×m/t=600×m/t（g/10min）
式中：θ——試驗溫度
mnom——標(biāo)稱負(fù)荷Kg
m——切斷的平均質(zhì)量g
tref——參比時間（10min）：600
t——切斷的時間間隔單位：秒。
例：一組塑料試樣，每30秒鐘切取一段，各段質(zhì)量的結(jié)果是：0.081克、0.086克、0.081克、0.089克、0.082克。
切斷的平均質(zhì)量m=（0.081+0.086+0.081+0.089+0.082）÷5=0.0838≈0.084(克)
代入公式：MFR=600×0.084/30=1.680（克/10分鐘）
除了熔體流動速率（ MFR ）質(zhì)量法，還可以用熔體體積流動速率（ MVR ）體積法熔體流動速率儀來進行測定。
熔體流動速率，原稱熔融指數(shù)，其定義為：在規(guī)定條件下，一定時間內(nèi)擠出的熱塑性物料的量，也即熔體每 10min 通過標(biāo)準(zhǔn)口模毛細(xì)管的質(zhì)量，用 MFR 表示，單位為 g/10min 。熔體流動速率可表征熱塑性塑料在熔融狀態(tài)下的粘流特性，對保證熱塑性塑料及其制品的質(zhì)量，對調(diào)整生產(chǎn)工藝，都有重要的指導(dǎo)意義。
近年來，熔體流動速率從 “ 質(zhì)量 ” 的概念上，又引伸到 “ 體積 ” 的概念上，即增加了熔體體積流動速率。其定義為：熔體每 10min 通過標(biāo)準(zhǔn)口模毛細(xì)管的體積，用 MVR 表示，單位為 cm3/10min 。從體積的角度出發(fā)，對表征熱塑性塑料在熔融狀態(tài)下的粘流特性，對調(diào)整生產(chǎn)工藝，又提供了一個科學(xué)的指導(dǎo)參數(shù)。
MVR測定：

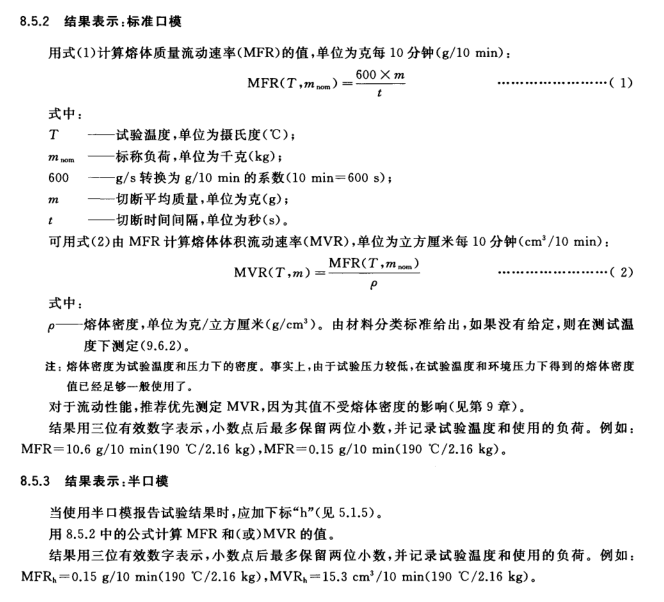

目前，一般而言的熔體流動速率都是指熔體質(zhì)量流動速率MFR，而在最近的國家標(biāo)準(zhǔn)中，已根據(jù)ISO1133－1997，增加了“熔體體積流動速率”的內(nèi)容。定義：熔體體積流動速率是指熱塑性材料在一定溫度和壓力下，熔體每10min通過規(guī)定的標(biāo)準(zhǔn)口模的體積，用MVR表，單位： cm/10min.
它從體積的角度出發(fā)，來表達(dá)熱塑性材料在熔融狀態(tài)下的粘流特性，對調(diào)整生產(chǎn)工藝，提供了科學(xué)的指導(dǎo)參數(shù)。
測定方法及計算
熔體流動速率與熔體體積流動速率已在最近的 ISO 標(biāo)準(zhǔn)中明確提出，我國的標(biāo)準(zhǔn)也將作相應(yīng)修訂，而在進出口業(yè)務(wù)中，熔體流動速率的測定也將很快得到應(yīng)用。
熔體流動速率(Melt mass-flow rate ，簡稱MFR，熔體質(zhì)量流動速率)，也指熔融指數(shù)（MI，melt index），是在標(biāo)準(zhǔn)化熔融指數(shù)儀中于一定的溫度和壓力下，樹脂熔料通過標(biāo)準(zhǔn)毛細(xì)管在一定時間內(nèi)（一般10min）內(nèi)流出的熔料克數(shù)，單位為g/10min。熔體流動速率是一個選擇塑料加工材料和牌號的重要參考依據(jù)，能使選用的原材料更好地適應(yīng)加工工藝的要求，使制品在成型的可靠性和質(zhì)量方面有所提高。
