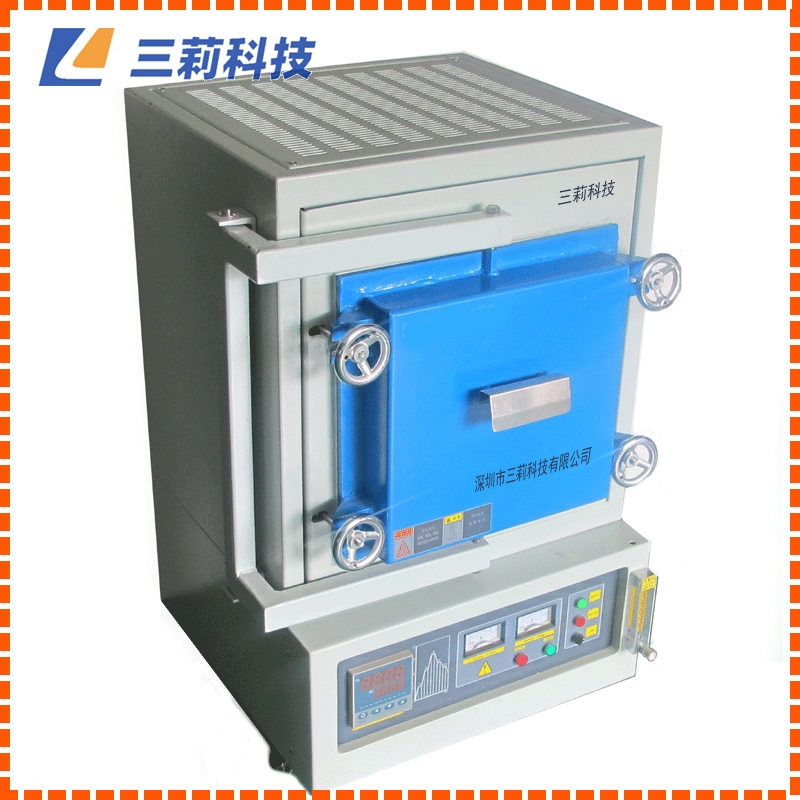

SA2-9-12N箱式氣氛爐安裝 注意事項 操作方法

簡明操作圖示：

首先：打開爐門，取出防震泡沫及棒下邊的防震海綿。

然后：放入被加熱原料及爐門擋火磚，確認無誤后關閉爐門。打開真空泵注油口注油，直至側邊油液面至MAX-MIN中間偏上即可，然后擰緊注油口。

用空壓軟管把爐體抽氣口連接到真空泵抽氣口，把進氣氣路連接到進氣口。

打開抽氣開關，關閉今期開關。（注意：進氣開關和抽氣開關都是水平打開垂直關閉）。連接真空泵電源線，打開真空泵排氣口。

等待真空表指針指到-0.05MPA時，二次擰緊爐門，等待真空表指針指示到-0.1mpa時，抽真空完成，先關閉抽氣閥門，后關閉真空泵開關。

打開進氣閥門，打開氣源，調節氣體流量。

按照工藝設置升溫程序。通過上下箭頭可以調節大小，半圓鍵可以切換時間和溫度。左箭頭鍵可以移動小數點。升溫程序設置完成后長安半圓鍵到基本狀態或者10s鐘不操作儀表自動保存程序，返回基本狀態。

按下操作面板綠色啟動按鈕后，長按溫控儀表下箭頭2秒，加熱爐按照設定的程序進行升溫。此事操作面板上電壓表和電流表會根據升溫程序加大或減小。

注意：氣氛爐不建議正壓使用，如果要正壓使用建議正壓壓強不能超過0.02mpa，否側會有造成危險。

一、安裝前準備工作注意事項:

箱式氣氛爐（型號：SA2-9-12N）屬于大功率產品，請轉達電工并準備：

1 空氣開關 32 A的；

2 電源線6平方 5芯的；

3 安裝此臺儀器時 可聯系我們；

二、溫度控制儀設置過程及說明

開爐前,請插上220V AC電源,同時面板電源指示燈亮【turn.off】。在爐子背面按上熱電偶并確保熱電偶聯接正確(藍線接負極,紅線接正極)

順時針轉動鎖,溫度控制就進入初始狀態,設定程序后,打開”turn on”電源開關,冷卻風機便開始工作.

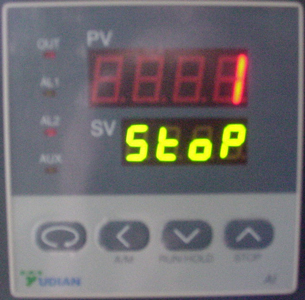

圖1【基本狀態的停止狀態】

初始狀態顯示：

當打開電源鎖時,溫控儀就顯示儀表型號及版本,幾秒后進入初始狀態,【以下三種情況】

”PV”顯示溫度測量值,”SV”顯示溫度設定值.(如圖4)

若”SV”閃爍且顯示”STOP”意思是處于停止狀態,(如圖1)

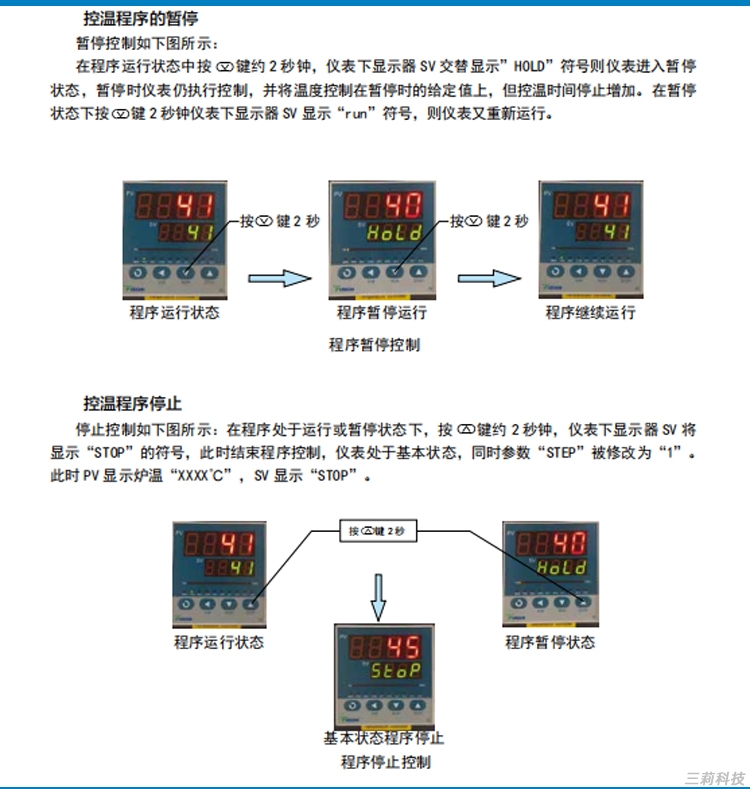

若”SV”顯示”HOLD”則表示處于暫停狀態(

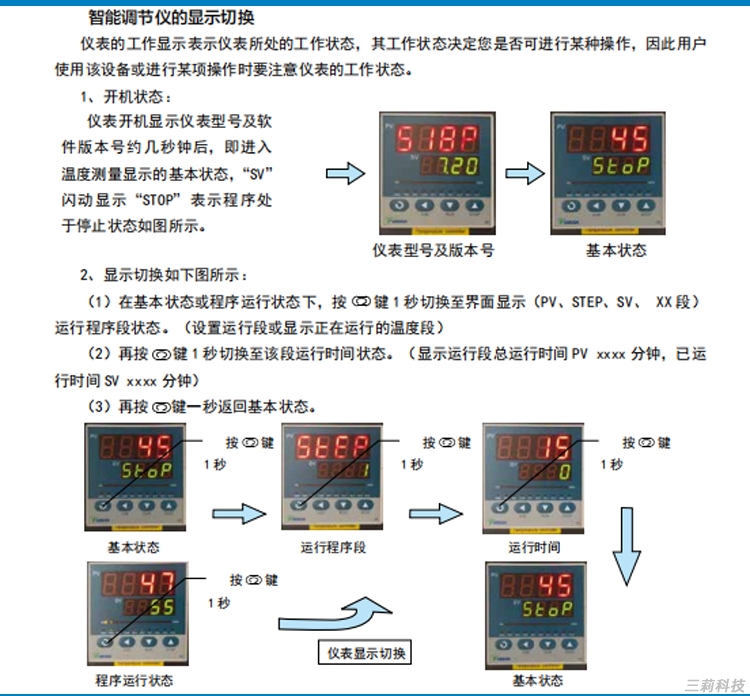

功能轉換顯示：

在初始狀態下,按鍵1秒鐘,”PV”將顯示”STEP”. ”SV”顯示STEP的數字(如圖2)

 圖2

再按一次, ”PV”將顯示該步的設定時間, ”SV”顯示該步已運行的時間,再按一次,將返回初始狀態,在初始狀態下,按2秒,儀表將進入功能參數的設定狀態,(“PV”顯示”M5”,”SV”顯示”389.7”)(如圖3)

 圖3

請不要改變任何參數,除非你真正理解了參數的意義,所有的參數都是我們的經驗所得.

約在30秒內不按任何鍵,顯示將自動退回到初始狀態,所有設置的數據將被保存.

注意：當長按 鍵pv出現Loc；sv33或其他數字時。按下鍵把sv值改為0.

再按返回圖1基本狀態

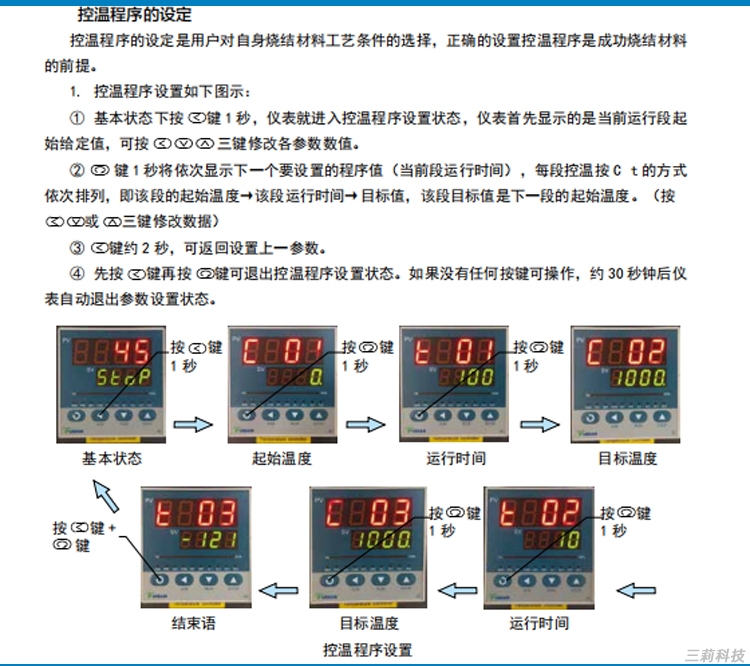

控溫程序設置：

溫度程序設置必須在初始狀態下進行(如圖4)

 圖4

按鍵1秒,將進入溫度設定狀態, ”PV”顯示溫度設置的起始段, ”SV”顯示設定溫度的整數值,(如圖5)

 圖5

按鍵,程序進入運行時間, ”PV”顯示時間段號, ”SV”顯示該段運行的時間(如圖6)

圖6

可通過按和鍵來增加和減小你要設定的數值

按鍵和使用鍵可依次設定下一段的溫度值和運行時間值

在程序設定過程中,按2秒,你將退回到段程序狀態及數值.

先按鍵,然后按鍵,你便可退出程序設定,假如30秒不按任何鍵,儀表會自動退出程序設定,回到初始狀態

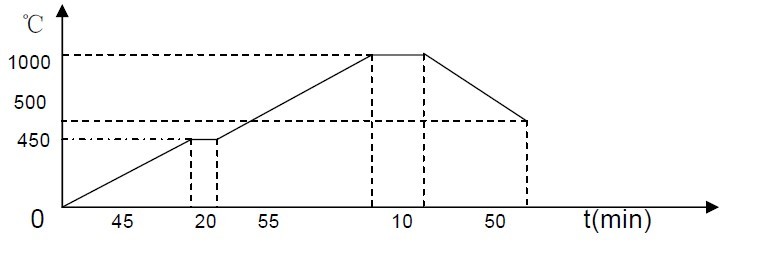

5)為了更加清楚程序的設定,舉例一個六段程序的曲線和每段對應的符號及其意義列表如下 :

  用四鍵，將上述數據依次輸入，即完成程序曲線設置。

三、快速操作步驟

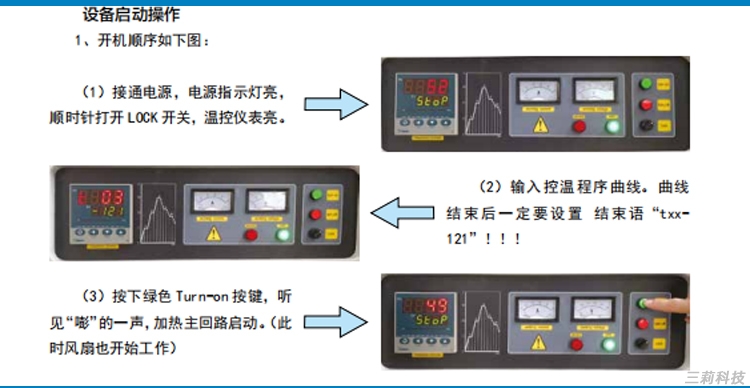

1、  開爐過程

送入電源（綠色Power及Fan Power指示燈亮），冷卻風機運轉。

打開控制電源開關Lock（518P亮）。（順時針旋轉Lock旋鈕）

使518P處于初始狀態（即PV顯示數值，SV閃顯‘Stop’。若不處于該態，按鍵對518P清零，使518P只處在測顯狀態）。

輸入控溫程序曲線。建議在低溫段升溫速率不易過快,以免損壞爐子.

按下綠色Turn-on按鍵，主繼電器吸合。

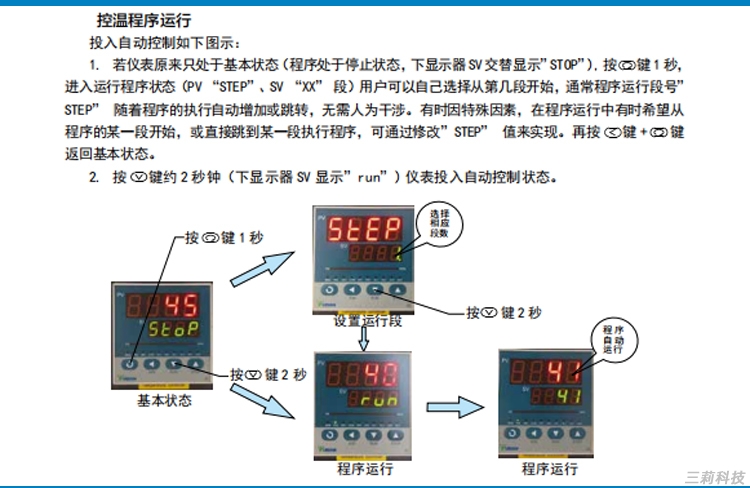

按住518P上鍵2秒鐘，SV顯示‘Run’，儀表進入自動控制狀態。

儀表運行一段時間后（一般在500℃左右）若偏差還不能消除，請適當調節‘M5、P、t’參數。（詳見說明書：調節方法參見參數功能說明）

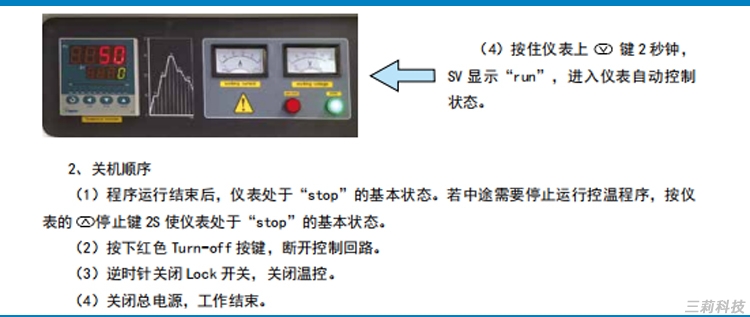

2、 關爐過程

按518P鍵進行清零，使儀表處于“Stop”狀態。

按下紅色Turn-off按鍵使主繼電器斷開。

關閉Lock開關切斷控制電源。

關閉總電源，工作結束。

四、維護注意事項

注意:   送入電源后應聽見散熱風扇運轉的“嗚`嗚”聲，若無此聲，應立即停機檢查更換散熱風扇。風扇規格：軸流風扇AC220v/120×120mm

shou次使用、或長期擱置或在潮濕環境中工作，應在使用前對電爐實行3個小時的低溫烘烤【≤300度】;烘爐時注意打開爐門，否則門框會有冷凝水產生！

爐子使用時，輸入功率不得超過額定功率，爐溫不得超過額定溫度，以免損壞加熱元件及爐襯。

各溫度段的溫升速率不易差別太大，設置升溫速率時應充分考慮所燒結材料的物理化學性質，以免出現噴料現象，污染爐膛。

定期檢查溫度控制系統的電器連接部分的接觸是否良好。

本爐適用于下列工作條件：

環境溫度在-10～75℃之間。

周圍環境的相對濕度不超過85%。

爐子周圍沒有導電塵埃，爆炸性氣體及嚴重破壞金屬和絕緣材料的腐蝕性氣體。

沒有明顯的傾斜﹑振動和顛簸。

在電爐長期擱置，或者工作環境比較潮濕的情況下，要注意在使用時要進行3個小時的【≤300度】爐膛烘干操作，以免爐膛的受潮發生皸裂，影響保溫效果。
