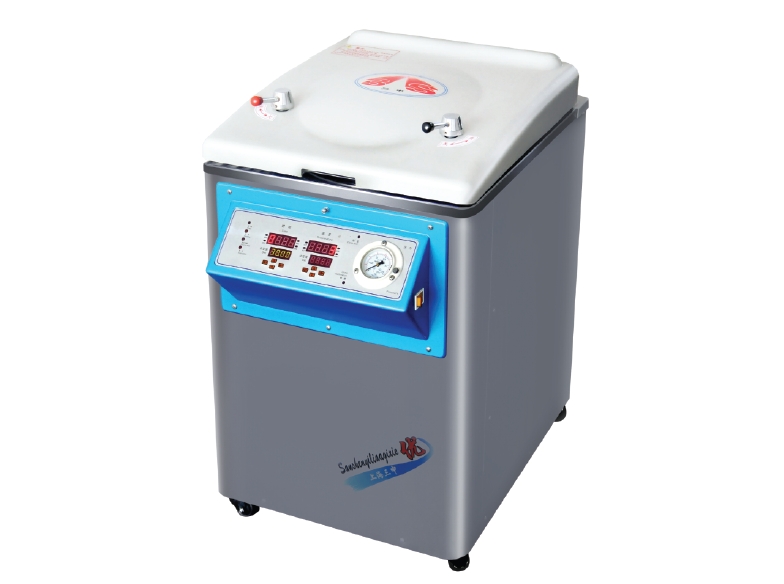

YM30/YM50/YM75/YM100立式壓力蒸汽滅菌器使用說明書{操作方法、注意事項}

注意事項

1、 本產品不得在易燃、 易爆物的混合空氣環境中使用 。

2、 電源插座必須裝有連接地線.應確保電源插頭插入牢固 。 切勿損壞電線或使用非指

定的電源線 。 電源線連接上的彈簧片為保護接地, 應保持接觸良好。 同時供電電源

以及使用環境應滿足電磁兼容性的有關要求。

3、滅菌器應置于通風干燥、無易燃易爆物品的室內使用。

4、安全閥出廠時已校準合格,閥上的鉛封及螺絲不得任意拆啟。

5、滅菌物品堆放時決不可硬塞,保持自然問隙確保安全。

6、 嚴禁與蒸汽介質接觸引起爆炸或突然升壓性的化學物品滅菌。

7、 堆放滅菌器物品時, 嚴禁堵塞安全閥、 放汽閥的出氣孔, 必須留出空位確保空氣暢

通, 否則安全閥和放氣閥因出氣孔堵塞不能工作, 造成事故。

8、對不同類型、不同滅菌要求的物品,切勿放在一起滅菌,以免造成損失。

9、壓力表使用日久后,壓力指示不正確或不能回復零位,應及時予以更換,平時應定

期送有資質的單位進行校驗, 若不正常, 應換上新表。

10、安全閥應定期檢査可靠性,如壓力表指針已超過 0.17Mpa時安全閥不起跳則必須

立即停止使用并更換合格的安全閥 。

11、 滅菌器應在室內使用, 操作人員須經培訓, 考核合格者才能上崗 。 不得在公

共場所使用 。 滅菌器工作時, 操作人員不能遠離工作崗位 。

12、 本產品嚴禁對諸如: 酒精、 汽油等高揮發物質和其他液體進行密閉加熱 。

1 3、 滅菌器鎖閉器蓋時應按蓋子表面警示牌的要求和本說明書規定操作, 否則有可能會造成人為的不安全事故。

14滅菌器上標有各種警告和警示標記,操作者必須詳細了解。

14.1警示標記:

14. 2警告與警示標記 A含義。

14.2.1警告: 可能會對人體造成嚴重傷害等情況內容表示。

如果不按使用說明書規定的方法操作,可能導致人員傷害事故

14.2.2請務必仔細閱讀說明書并嚴格按照說明書要求操作保養和維修。

14. 2. 3打開滅菌器益前,必須確認滅菌室內壓力降到 0 MPa方可打開,強行打開會噴出高溫高壓蒸汽, 導致燙傷事故發生。

14. 2. 4滅菌器應置于通風干燥、無易燃易爆物品的獨立的建筑物內使用,要求地面平整并且不與其它設備及有腐蝕性物品放在同一建筑物內。

14. 2. 5消毒器使用時應消毒室內,有專人操作,不得在公共場所使用。

14. 3警告與警示A含義

14. 3. 1如果滅菌室溫度過高時打開,會有大量熱氣從滅菌室冒出,請不要將臉、手或身體其它部位靠近滅菌室蒸汽出口, 以免燙傷

14. 3. 2請勿接近蒸汽排氣口, 不得堵塞蒸汽排氣口, 以免發生意外。

14. 4警告與警示 A含義

14. 4. 1滅菌器電源火線、零線和接地線必須按照標志與網電連接,零線和地線不可并接。

14. 4. 2電源線不得與強酸堿接觸, 走線管道要可靠安全的固定。

14. 4. 3滅菌器使用完畢應將電源斷開。

...

一、概述

本產品采用我司的徑向自脹密封結構, 器蓋有氣壓彈簧桿支撐, 滅菌過程的加熱和保溫計時實現微電腦數字化控制, 該產品應用下排汽法原理設計, 因此具有操作方便、適用范圍大、性能穩定、顯示清晰、移位便捷、使用安全、滅菌效果良好的特點 。

1  滅菌因子及強度

壓力蒸汽滅菌器以飽和蒸汽作為滅菌因子 。 滅菌室中放置規定的標準試驗包, 在121℃條件下保溫30min, 試驗包中央的指示菌: 嗜熱脂肪桿菌芽孢可全部滅殺。

2  滅菌原理

滅菌物品在壓力環境中, 滅菌室內的空氣利用重力置換原理, 使熱蒸汽在滅菌器中從上而下將冷空氣從儲物桶底部的排汽管通過放汽球閥排出, 排出的冷空氣由飽和蒸汽取代。同時飽和蒸汽釋放潛熱,迅速潮潤、加熱被滅菌物品。當達到滅菌溫度后, 保溫一段時間, 使微生物組織遭到破壞而被殺滅, 以達到滅菌的目的。

滅菌指示菌一一嗜熱脂肪桿菌芽孢滅菌片在121℃條件下,滅殺90%所需時間 D,,, 值為1.3~1.9min,殺滅時間(KT值)≤19min,存活時間(ST值) ≥3.9min。

3  殺滅微生物的類別

可以殺滅一切微生物包括芽孢。

4  適用范圍

主要供醫療機構在室內對可耐壓力、 高溫蒸汽的醫療器械進行殺滅微生物用 。

本產品不適用以生物安全為目的的材料、 器械、 器皿、 培養基以及廢棄物等物品的滅菌, 以防止通過氣溶膠等方式傳播的致病因子對人員、 動植物或環境造成污染 。 根據國家標準 GB19489-2008 實驗室生物安全通用要求,本產品適用于一級防護水平的實驗室,適用于操作在通常情況下不會引起人類或者動物疾病的微生物。

二、  主要技術條件

●適用電源:    交流電((,));    電壓: 220V   頻率: 50Hz

●供電設施:    (1)輸電電線截面不小于2.5mm2

(2)保險絲(熔斷器)應在25A

(3)建議設施的開關選用小型斷路器(25A)

●產品蕞大耗用功率:  升溫時: 3kVA十10%/30、50、75L  3.5kVA+10%/100L ●滅菌溫度許可設置范圍:  室溫十5℃~126℃

●保溫時間設定范圍:    1~99.59分鐘和小時兩個單位段。但是滅菌溫度設

121℃時,保溫時間應大于等于20分鐘;滅菌溫度設126℃時,保溫時間應大于等于15分鐘。其他溫度段時間可在范圍內設置。

●溫度安全控制:  設定溫度+2℃(采取停止加熱,聲、訊提示)

●過壓釋放壓力:  c,) 0.17MPa(安全閥泄放)

●儲物籃配置:一個

●滅菌用介質(水):醫用蒸餾水

●容器空間尺寸:    (p388X400/30L; (p388X560/50L; (p388X670/75L;(p388X780/100L

●整機總質量:        60/30L;  70/50L; 82/75L; 95/100L(単位: kg)

●滅菌器工作性質:  滅菌器的工作制為連續性運行

●滅菌器的絕緣類別:  基本絕緣

● 設備類別: 與網電源為性連接式設備。

●過壓類別:    II級

●污染等級:    II級

●正常使用工作環境:  環境溫度: 5~40℃     相對濕度:≤85%(不凝露)

大氣壓力: 70kPa~106kPa     海拔:≤2000m

滅菌器用水不影響滅菌過程, 不破壞滅菌器和滅菌物品

三、禁忌和警示

△ 本產品不得在易燃、 易爆物的混合空氣環境中使用 。

△ 本產品嚴禁對諸如: 酒精、 汽油等高揮發物質進行密閉加熱 。

A 本產品的滅菌對象接觸過未清洗干凈或本身就是含有氯離子和氯根的物質, 分解出來的氯離子, 會對不銹鋼產生晶間腐蝕, 長期使用會使容器長生銹斑甚至裂紋。

△壓力蒸汽滅菌方法不能用于凡士林等油類和粉劑的滅菌。

A本產品的溫度設置必須在產品說明書規定的允許范圍內操作, 決不可超越范圍提高設定溫度。

A 滅菌物品堆放時應將提籃取出, 先在底層儲物相堆放物品, 網籃內的物品堆放在桶外進行 。 堆放物品時決不可硬塞, 保持自然間隙 。

△ 滅菌器的供電電源必須符合技術條件的規定 。 設備必須按要求可靠保護接地。 嚴禁無保t「接地使用設備 。 無保護接地使用設備將會使人觸電 。

△滅菌器的供電電源以及環境應滿足電磁兼容性的有關要求。

A 滅菌器的操作人員應經培訓, 考核合格者才能上崗 。

△ 滅菌器工作時, 操作人員不能遠離工作崗位 。

A滅菌器鎖閉器蓋時應按蓋子表面的警示牌的要求和本說明書的規定操作,否則有可能會造成人為的不安全事故。

△操作者(包括安裝者)應事先仔細閱讀本說明書,并按說明書的要求進行操作。 △滅菌器必須在壓力泄完(表壓回零) ,同時溫度降到100℃以下后才能啟蓋。

四、型號、主要結構及性能特點

型號說明

本公司該系列產品的型號為:YM XX

YM--  表示醫用滅菌器

x x--  用數字表示設備的容積。如75即容積為75升

主要結構

滅菌器由加熱相(器體)、器蓋及器蓋鎖閉裝置、密封圈、加熱管、進水電磁閥、安全閥、壓力表、放水、放汽球閥、液位傳感器、溫度傳感器、安全聯鎖系統、操作控制合、 執行電氣元件和機箱、 機架等主要工作零部件和控制元件組成, 承物器具為儲物桶和,1、銹鋼網籃。

本產品的性能特點

1、 本產品容器構件和與滅菌物接觸的部件均選用不銹鋼材料, 經成形、 氬弧焊、拋光等工藝制成, 具有耐腐蝕、 使用壽命長的優點 。

2、產品器體、器益和安全附件的設計、制造均符合 NB/T47052-2016 ?簡單壓力容器?和TSG21-2016 ?固定式壓力容器安全技術監察規程?的要求。

3、采用微電腦控制技術,配以觸摸式按鍵和LED發光管、數碼管,能使運行情況動態顯示。

4、 滅菌主要參數 (滅菌溫度和保溫時間)可在規定范圍內按需設置。 不變更設定參數, 次的設定將保留 。 一旦運行滅菌過程自動按程序進行(排放冷空氣除外) 。

5、    顯示屏、按鍵及壓力表在與人視線垂直的斜面上,令操作和觀察讀數、信號都十分方便、清晰。

6、滅菌器采用公司的徑向自脹式密封結構,密封性能穩定、方法簡便。滅菌器密封圈采用硅橡膠模壓制成, 使用壽命長 。

7、滅菌器器蓋通過蓋頂手柄帶動轉銷實現鎖緊和開啟 。氣壓彈簧撐桿支撐使得啟蓋時極為省力和安全。

8、 高溫直接影響的區域, 除了用保溫材料隔熱外還用熱絕緣塑料防護, 能有效防止熱灼傷的不安全因素。

9、 通過排汽球閥可以排出腔內冷空氣, 保證腔內純蒸汽的滅菌環境 。 不會因?yàn)榄h(huán)境空氣的存在,影響熱傳導效率,影響滅菌效果。

10、控溫程序中的 PID(自整定)功能, 一旦選擇執行,能有效地防止加熱時的沖溫現象, 提高升溫穩定性 (尤其適應于經常變動不同導熱系數的滅菌對象和存放量) 。

11、 多重安全裝置。 一旦某一器件意外故障, 能有效地避免操作人員和設備造成傷害、損壞。

a) 如果器蓋兩個手柄未能同時達到鎖緊位置, 設備不會加熱而產生蒸汽 。

b)滅菌器裝有安全聯鎖系統,在工作狀態下器內產生壓力后,壓力鎖的鎖舌升起擋住鎖銷,防止手柄轉動退鎖。同時,當器內壓力未完全釋放,也不能轉動手柄打開器蓋。

c) 滅菌器通過安全壓力的預熱, 自我檢測安全連鎖裝置, 只要有一個壓力鎖失效

(不能工作), 滅菌器將停止繼續工作, 只能維持在安全壓力范圍內 。

d)滅菌器器內溫度超過設定溫度2℃時(正在“自整定”操作時除外)系統會停止加熱,避免繼續升溫升壓。并有聲、訊(蜂鳴器和數碼管)提示。

e)器內壓力超過0. 17MPa時,安全閥會排汽泄壓,使壓力回到安全線之內然后關閉閥門。器內壓力達到 0. 18MPa時,設備會發出報警聲。

f)器內的介質水如果低于設計低水位時,設備會停止加熱,保護加熱管可能干燒而損壞。由“缺水''指示燈提示。

12、具有自動進水,缺水后補水的功能。

13、箱體底部有腳輪支撐,前方為帶剎車的萬向腳輪,后面為定向腳輪,因此移位便捷定位方便。

五、使用方法:

(-)  準備工作

1、開箱

(1)開箱以后,應先驗收公司隨機提供的全部文件。其中有?使用說明書?一本; ?特種設備制造監督檢驗證書?一份; ?簡單壓力容器產品合格證?一份; ?簡單壓力容器竣工圖?一份; ?簡單壓力容器使用說明書?一份; ?產品質量反饋卡?一份。這些文件應妥善保管 。

(2)收妥文件后,請先仔細閱讀?使用說明書?。從中您可以了解本產品的性能、特點、安裝要求、操作使用方法、維護保養方法等。說明書的封底有公司詳細的通信地址和電話、網址、電子由E箱等信息。操作者可以復印一份留在手頭上備用。

(3) 請輕輕地將滅菌器從裝箱的底板上推下, 并移到預先設想就位的位置, (設備放置的周圍應至少各留50cm的空間)踩下兩個前輪的剎車就位。

( 4 )按箱蓋上指示要求, 先轉動右側黑色手柄, 后轉動左側紅色手柄, 松開鎖銷, 打開器蓋。 取出存放在器內的物件。

注:設備放置位置的要求:

十設備放置的周圍應至少各留50cm的空間;

十放置設備的地面應堅固、平整、光沽,保證設備使用的穩定性;

十設備的左側距離設備1m處,應有一個供水的水源接口;

十  設備的后側地面或近墻根處,應有一個直徑不小于60mm通向室外的孔,以便引導水管排水和排汽 。

△使用前應先閱讀說明書, 并按說明書的要求操作, 如果不按本說明書規定的方法使用設各, 可能會損害設各所提供的防護 。

2、啟蓋

請用左手輕輕按住蓋頂, 請按蓋頂上告示順序要求和手柄處標記方向, 先轉動右邊的手柄(黑色),到手柄止;再按標記方向轉動左側手柄(紅色),到手柄止。放松左手,輕輕抬起器蓋即可。(注:順序搞錯手柄將無法轉動)

3、清潔

s-次使用前,開蓋后,應取出籃蓋、網籃和放在網籃里的附件,用半干的干凈毛巾指凈網籃、儲物桶、籃蓋、器蓋內側和桶壁以及桶底的擱板。(器蓋內中心的金屬小桿是溫度傳感器, 請不要隨意拉動和受力)

4、接電源

本設備為與網電源性連接的。設備的蕞大耗電功率超過3. 5kw,所以用戶必須在建筑上為設備配置一塊的控制配電板。

配電板上應配有一個帶漏電保護的小型斷路器 (開關) , 該斷路器又必須符合 GB 14048. 1和 GB14048. 3國家標準的要求。配電板應安置在設備的附近,隨手可以操作的部位,并標有''滅菌器''的標記。

1) 小型斷路器輸入電線和輸出到設備的電線應按規定接裝,電纜線徑不小于2.5mm2的銅芯線,電壓為交流220V。棕色線接相線,藍色線接零線。

2) 設備電纜的保護接地線為黃綠色, 一定要接在接地線樁頭上,而且必須牢固。

3) 設備不用時,必須斷開配電板上的小型斷路器。

注意:

A 所有接頭與電線的連接必須牢靠。

A 所選擇的小型斷路器電源電壓為交流220V50Hz額定電流25A。

A 接地線不允許進開關。

A 以上工作結束后關閉設各開關,并斷開斷路器。

A 配電板的安裝應由電工按本說明書的要求操作 。

5、接水源

由于滅菌器壓力容器部件的設計規定所用介質水應是醫用蒸餾水。 同時, 為實現設備自動加水和補水的功能, 用戶應為此自行配置一個架高的儲存醫用蒸餾水的水槽(水槽可以用不銹鋼制成或市購的塑料桶改裝) , 水槽的底部接裝管道, 管道中問安置一個管道增壓泉 , 增壓泵出口管道上加裝塑料, 塑料與設備之間用隨機附件提供的進水軟管連接。

1) 隨機附件進水軟管一一是供水源與設各連接用的 。

2)設備的進水口在箱體的左后方,有指示牌對應的接口。進水軟管有螺母一端與設備連接。 另一端是快卸接口, 先舍去金屬連接頭, 然后拉動軟管端頭的白色活動環, 套到水槽出水連接后松手即可。

6、駁接出水管或出汽管

滅菌器工作時需要排放蒸汽,工作結束后又需要排放濃縮水,請用戶在機箱背后

指示的排水、排汽口上駁接放水、放汽管,以使將蒸汽和水排放出室外或下水道,以免影響室內環境。

A注意:

駁接的出汽管或出水管應順勢向下, 中間不能產生 u形積水環節, 以保證排汽排水暢通。

滅菌過程排放的蒸汽釋放在室內會增大室內的濕度, 高濕度的環境可能會在電腦板上形成凝露,造成人為的故障。

向室外排放蒸汽和濃縮水應不能造成對環境和安全的影響 。

公司建議:

由于滅菌器工作過程中或多或少會排出一定蒸汽,環境中的高濕度會因季節原因, 在電腦板和電氣元件上產生水滴,從而造成不必要的故障,因此,在滅菌室設備后上方的墻上一定要安裝一個不小于400 mm的排氣扇。用以抽排散發的蒸汽, 保證室內空氣的濕度符合使用條件, 不至于造成因凝露的人為故障 。

7、堆放

本產品向網籃內堆放物品應在桶外進行 。

待滅菌的物品予以妥善包扎,先在底層儲物桶里堆放,然后堆放網籃中的包裏。 多層堆放請交錯位管, 這樣有利于蒸汽的穿透從而提高滅菌效果 。

儲物桶和網籃里堆放的物品不要高于口面, 否則有可能會影響上面網籃的疊放和籃蓋, 也可能會影響器蓋的關閉 。

對醫院而言,滅菌的物品都要用布包裏起來,用以防止滅菌后的二次污染。因此滅菌后包裹是否被滅菌過程形成的蒸餾水侵濕尤為重要。

A 公司要求包裏物品和堆放時必須做到:

a)需要滅菌的布料本身一定要很干燥,本身含水份較多的布料,在通過蒸汽加熱時,會形成更多的冷凝水,使包裹變得更濕。

b)新購置的布料,使用前應反復清洗,洗凈棉紗布料內的漿料,直到手感完全柔軟以后才行 。 嚴禁新購帶色的布料直接滅菌 。

c)包裏的大小和包扎的松緊應加以控制 。過大和過緊的包裏不僅可能影響內部的滅菌效果, 同時也會影響包內潮濕氣體的散發而造成濕包。

d)包裹內有器械同時滅菌的,應把放器械的盤口朝下或把盤豎著放,并且在器械的周圍墊放吸水性強的毛巾 。 防止加熱時產生的冷凝水積存在盤內, 取包時浸濕周圍的棉織物品,同時,此包應放在堆放物的下層。

e)包裏放置時應避免包裏與桶壁接觸, 以免沾染桶壁在加熱時形成的冷凝水。 注意:

堆放物品時切不可用力擠壓物品,以免造成網籃變形、損壞。同時也會因?yàn)檫^分擠壓后影響滅菌效果。

當網籃裝好物品后就可以把網籃放進加熱桶內, 并蓋上籃蓋 。

8、合蓋

在合蓋前, 請檢査密封圈的嵌入位置, 一定要使密封圈的定位肩與器蓋的外圓口接平, 如果發現密封圈有局部下滑, 應用手推一把或用鑷子尾部通過密封圈的開口對底部頂一下,直到復位為止。同時,每次使用前應用擰干的干凈濕抹布沿著密封圈的外周和桶口密封部位的內周擦一下, 防止密封部位粘有異物后會漏氣 。

合蓋前還應檢査籃蓋的捏手不要高出桶口的口面, 以免碰到蓋上的溫度傳感器 。

壓下器蓋, 請按蓋頂上告示順序要求和手柄處標記方向, 先轉動左邊的手柄 (紅色)到手柄止;再按標記方向轉動右側手柄(黑色)到手柄止,當蓋子已經鎖好,即可松手。 (注: 啟蓋和合蓋手柄轉動順序相反, 搞錯手柄將無法轉動)

A注意,手柄轉動時一定要感覺已經到達止點(轉動角度為9o°),千萬不能

馬虎, 否則有能會引起危險或不能工作 。 手柄是否到位一方面要憑手感和轉動角度, 另外操作面板上的“閉門”亮了,表示手柄已經到位。

(三)  操作

四、開始運行

設置結束后,撥動控制板右側的運行開關到“開始”的位置(開關“l(fā) ''符號在下)。設備就開始自動加水了,當面板上的“水位”和“補水”指示燈,由閃動狀態變?yōu)橄鐣r,表示水位已經到達預定高度。此時控制板溫度顯示屏左邊的''0uT”指示綠燈和''加熱''黃燈亮,表示設各已經開始加熱。

在加熱過程中由于水位下降, 水位檢測指示燈會由滅變?yōu)殚W亮, 表示水位已經離開蕞高點, 信號表示水位檢測正在進行 。

五、加熱過程

加熱開始后,應立即打開下放汽閥,排出桶內的冷空氣。觀察排汽口,直到有較急蒸汽排出, 關小下放汽閥 。 使出汽口有微汽排出 。

滅菌過程中微開下放汽閥有利于滅菌效果。

六、 PID(自整定)功能的應用:

當您改變了影響滅菌條件的因素:數量的驟變、滅菌的溫度、滅菌的對象等,請用自整定功能, 能有效提高滅菌效率和質量。

操作:當溫度到達115℃時,長按溫度區域的''▲''鍵(約十秒),溫度顯示屏左下黃色指示燈閃亮后松手。電腦會自動修整“P、 I、 D”的內部參數值。溫度值在設定值附近上下幾次后, 閃動的黃燈滅, 則自整定結束。

在“自整定”時,超溫達2℃不會關閉加熱電源,不會報警。滅菌室溫度到達計時點時亦不會計時, “自整定” 結束后恢復到正常控制狀態。

七、泄壓、降溫、開蓋:

△滅菌結束開蓋操作時,在抬蓋的時候,請適當將頭后讓和左手戴上手套,以免器內蒸汽燙傷手或臉。

泄壓:滅菌保溫時間到達以后,打開放汽球閥排放壓力蒸汽,實現泄壓降溫。桶內的壓力全部泄放完畢后, 等待開蓋。

降溫:滅菌器開蓋的時機,應根據不同的對象而定。包裏類滅菌應帶到桶內溫度降到90℃時開蓋;純器械或器皿類滅菌一般壓力回零溫度降到100℃時開蓋。 在新願n商前解財。

對于織物包裏類的開蓋方法會直接影響到滅菌包裏的潮濕程度, 因此用戶應按本說明書的方法操作, 以獲得可以接受的效果。

開蓋: 請用左手輕輕按住蓋頂, 按蓋頂上告示順序要求和手柄處標記方向, 先轉動右邊的手柄(黑色)到手柄止;再按標記方向轉動左側手柄(紅色)到手柄止。放松左手,輕輕抬起器蓋即可。(注:順序搞錯手柄將無法轉動開蓋)

六、  注意事項

除了本說明書前面敘述的內容中加濃字體的強調內容、 警告內容外還要關注以下注意事項

( 1 )  供電電源的電壓和電流允許值, 必須符合設備和本說明書規定的需要值。

( 2 )  供電電源配電板必須配備接地端子, 并與設備的接地線 (雙色線) 牢固連接 。

( 3 )  供水水源必須有符合技術要求的水壓, 操作期間并將供水閥常開 。

( 4 )  每次實施作業前必須先將配電板電源開關打開, 使設備得電, 然后打開設備電源開關,等指示訊號正常后,才打開“運行開關”開始工作。

( 5 )  滅菌過程中操作人員應隨時觀察壓力表的壓力指示, 在正常排放冷空氣的情況下, 壓力超壓而安全閥又不能釋放氣壓, 應立即關閉運行開關和電源開關,并完全打開下放汽閥,等其降壓降溫后再檢査或維修。

(6)  包裹內夾有金屬器械和盤類器皿同時滅菌的時候, 必須將盤口向下或豎直放置,防止加熱時產生積聚的冷凝水浸濕布包。

( 7 )  使用蒸汽無法滲透的材料包裹滅菌對象, 會影響滅菌效果 。 使用經漿水標過的布包裏物品, 同樣會使滅菌效果受到影響 。

(8)  滅菌結束,在開蓋時和取物時操作者應戴長統手套, 一定按第12頁“開蓋”章節要求操作 。 否則, 相內殘存的高溫蒸汽和還處高溫的物體會燙傷皮膚。

(9)  采用自然降壓降溫方法,應當溫度降到100度以下后,才能開蓋取物。但不要溫度自然冷卻過低, 以防產生負壓, 設備受損 。

(10)常規物體滅菌結束后,啟蓋一定要等到壓力表指針回零、器內溫度降到90℃以下操作。啟蓋時一手輕壓機蓋另一手先轉動右側(黑色)手柄,后轉動左側(紅色) 手柄只能按順序進行, 否則手柄將無法轉動 。

(11)壓力表表壓已經回零,但是鎖蓋手柄仍不能轉動時,不允許強行操作,防止設備損壞 。

( 12) 不同類型的物品, 不同滅菌要求的物品, 切不可放在一起作業。

( 13) 每天的蕞后一次滅菌結束放汽時,同時打開放水球閥,應放盡相內的濃縮水。

( 14)設備使用結束后, 請輕輕抹去鍋體和蓋內以及密封圈上的水珠。 不使用滅菌器時, 器蓋不要關閉 。 密封圈表面不允許涂抹油脂類物質 。

(15)安全閥、壓力表使用久后會失靈,每次工作時請多加注意。

( 16 ) 作為壓力容器的安全附件安全閥和壓力表應按國家的有關規定, 由単位定期實施校驗。

( 17) 設備運行時操作人員不能離開現場, 一旦設備故障報警時, 可以及時采取措施。

(18)設備具有一定的重量,安置的地面應具有足夠的承壓能力,同時地面應具有基本的水平狀態。

(19)設備的安裝位置,應不會導致電源的難以斷開。

(20) 當設備開始工作后, 發生不能繼續工作的故障的時候, 應立即切斷工作電源, 并打開下放汽 l例 ,將相內的壓力完全釋放后(至少是壓力表指針回零),才能打開器蓋 。 然后與本公司聯系維修事宜。

△本設備屬于性連接設備,就位后應將前方兩個的腳輪剎車踩下,設備在工作時不允許移動。如果需要移動設各的安放位置,應在不工作的情況下,斷開斷路器,并卸掉原先接裝的電源線、進水管和排汽排水管,然后松開前輪的剎車,利用輪子的滾動移位 。

重新就位地方的供電、 供水和排汽排水的條件應符合前述要求。

(21)按照?特種設備安全法?規定,使用單位負責本設各的使用和安全管理。簡単壓力容器部件在設計建議使用期內 ( 7 年) 無需申請壓力容器的使用登記手續, 也不需要進行定期檢驗。

(22)使用單位應當建立設備安全管理檔案,對設備進行定期保養、檢査并且記錄存檔,發現異常情況時,可以與本公司聯系。

七、維護保養

1、定期用手動方法通過桿狀工具,在桶內有一定壓力(約 0.1MPa)的時候,撥動安全閥的小扳手使其放汽, 這樣可以防止安全閥的失靈 。

2、壓力表,安全閥應定期檢定,請與當?shù)丶夹g(shù)監督機構聯系。拆卸后重新安裝的時候一定要通過檢査,在工作時接口沒有漏汽的條件下復位其他結構。

3. 經常用桿狀工具通過臺面鎖緊孔點觸檢査壓力鎖,并在壓力鎖的鎖舌上和根部滴加少許潤滑油, 防止機械摩擦力增加對鎖的磨損 。

4、橡膠密封圈日久后會老化和變形,應適時更換。密封圈不能接觸油脂類物品,否則會加快密封圈的老化速度 。 設備長期存放不用, 可在密封圈外圈表面抹上少量滑石粉 (再次使用前應用干凈的擰干的濕毛巾擦去), 并避免日光照射。 設備不用時請把蓋子打開。

5. 當天使用結束后應放盡相內濃縮水, 揩干桶壁水漬使其清潔干燥。

6、 對儲水的滅菌器以及管道的接口應定期進行檢査, 如有滲漏應及時維修和報修 。 7. 保持儲物相內的清潔, 隨時指凈清理承物板表面和儲物相底部的污跡和遺留物。 8. 定期用除垢劑清除加熱桶內的水垢和沉淀物, 以防電熱管燒損 。
