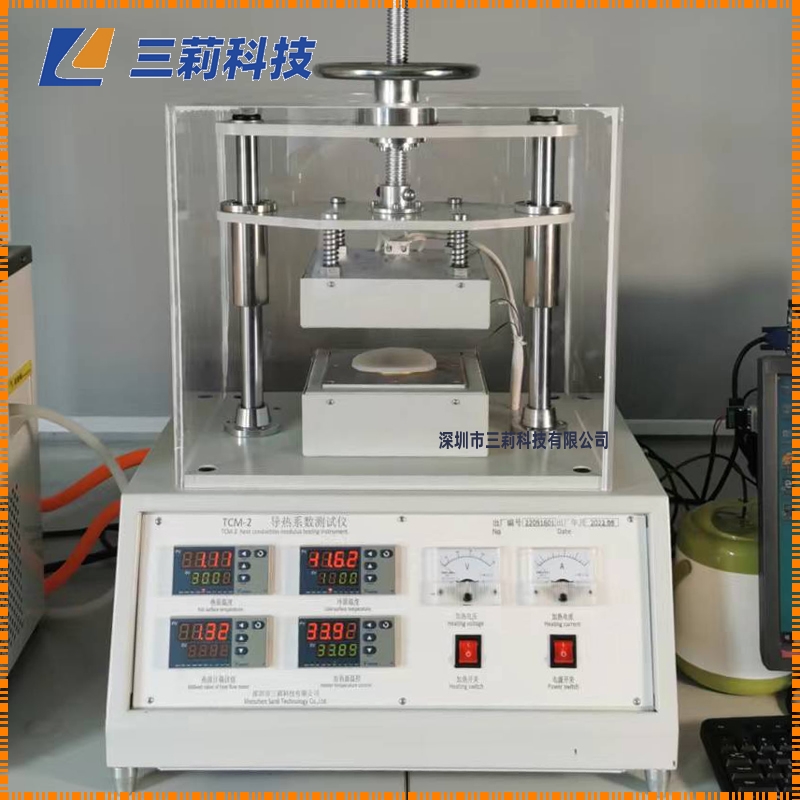

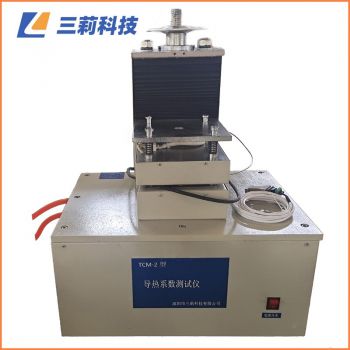

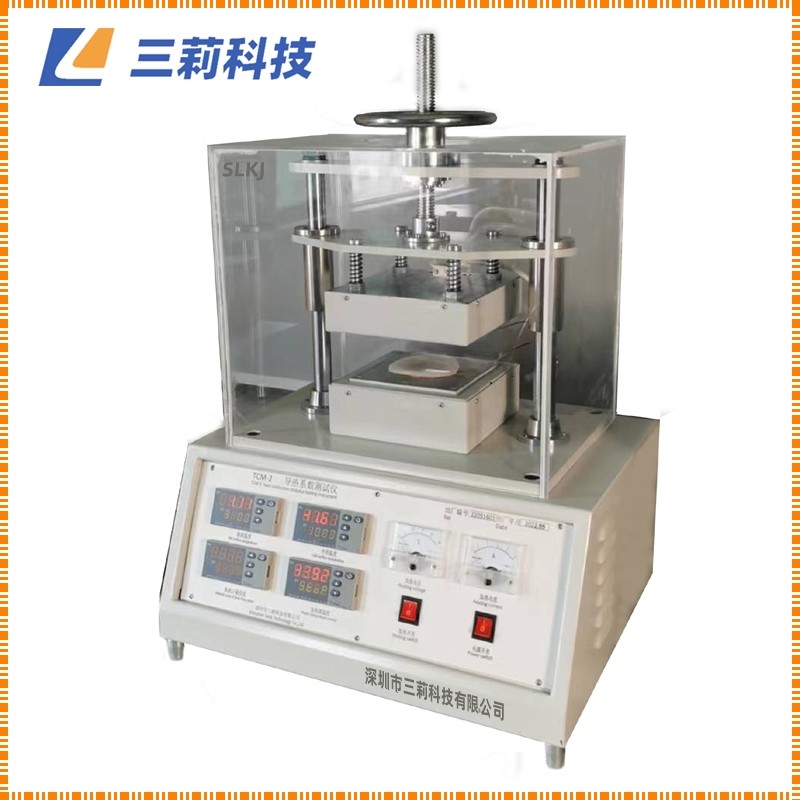

TCM-2導熱系數測試儀
一、概述
本儀器采用國際上流行的熱流計檢測導熱系數方法，配計算機實現全自動檢測，適應各種常見材料導熱系數的測試要求。
本儀器基于穩態平板法測試原理，在熱面加入穩定的熱面溫度，熱量通過試樣傳遞到冷面，測量傳遞的熱流，再根據試樣的厚度和傳熱面積可計算導熱系數和熱阻。此測試方法簡便，快捷，重復性好。非常適用于材料傳熱方面的研究和開發?？捎糜谒芰?、橡膠、石墨、保溫材料等測試，廣泛應用在大專院校、科研院所、質檢、廠礦。
本儀器參考標準：ASTM C518-04用熱流計法測定穩態熱通量和熱傳遞特性的試驗方法；GB10295-2008絕熱材料穩態熱阻及有關特性的測定（熱流計法）。
二、主要技術參數
1、導熱系數范圍 | 板狀樣0.015-5W/mk，圓柱狀樣3--500W/mk； |
2、測試精度 | 優于4％ |
3、熱板溫控 | 室溫—150℃ |
4、冷面溫度 | 恒溫水槽致冷(根據溫度選配)：5---90℃ |
5、測試面尺寸 | Φ60mm |
6、實驗時間 | 約1.5小時 |
6、護熱裝置 | 配有防護熱裝置，精度更有保證。 |
7、熱流量范圍 | 0.5-2000W/m2，分辮率0.25 W/m2。 |
8、測控系統 | 計算機自動測試，數據處理，并可生成檢測報告打印輸出。 |
9、電源 | 220V；50Hz；功率小于1KW（不含恒溫槽） |
三、儀器安裝
1、將儀器擺放在堅固的工作臺上面；安置好計算機。
2、連接好儀器的電源（220V 50hz)；連接好儀器到計算機的通訊線（RS232）；如配恒溫槽的儀器，還需連好儀器到恒溫槽水管。
3、如果測溫元件采用冰點冷端補償?shù)膬x器，請在保溫桶中放入冰水混合物（3/4冰塊和1/4水），然后將熱電偶冷端插入冰水混合物中。
4、在電腦中安裝DR導熱系數測試儀軟件，如果需打印紙質報告，還需安裝打印機和打印機驅動程序。
5、打開儀器電源開關，啟動導熱系數測試應用程序，配置與儀器硬件對應的軟件型號規格參數庫，在軟件中輸入儀器的校驗參數，設置好通信端口，建立儀器與電腦通信。
四、操作使用
1、打開儀器電源開關，開啟電腦，啟動DRPL導熱系數測試儀程序。如果測溫元件采用冰點冷端補償?shù)膬x器，請在保溫桶中放入冰水混合物（3/4冰塊和1/4水），然后將熱電偶冷端插入冰水混合物中。
2、在程序測試界面的“熱板溫度控制”→“設置溫度”文本框中輸入熱板溫度設置值，按“啟動”鍵，打開儀器“加熱開關”，儀器進入升溫狀態。如冷板是強制風冷的，打開“風扇開關”。如配恒溫槽的，請設置恒溫槽溫度設置值（冷板溫度），啟動循環。
3、裝樣：
A、低導熱硬試樣（塑料、橡膠等）：在試樣冷熱接觸面涂上少量導熱硅脂，將試樣放入儀器上下測試頭正中間，壓緊試樣，然后塞入護熱保溫墊片，蓋上防風罩。
B、高導熱硬試樣（金屬、石墨等）：在試樣冷熱接觸面涂上少量導熱硅脂，將試樣放入儀器上下測試頭正中間，壓緊試樣，在試樣測溫孔中注入導熱硅脂，再將冷熱面測溫探頭插入試樣冷熱面測溫孔中，然后塞入護熱保溫墊片，蓋上防風罩。
C、絕熱材料試樣（泡沫、保溫棉等）：將試樣直接放入儀器上下測試頭正中間，硬性試樣就直接壓緊，如是軟性試樣只加點壓力，樣品壓縮不超5%。然后塞入護熱保溫墊片，蓋上防風罩。
D、粉狀、膠狀試樣：將樣品圍圈放在下測試頭上，再將試樣到入圍圈內并填充好，試樣滿出圍圈一點，再壓緊試樣。然后塞入護熱保溫墊片，蓋上防風罩。
E、液體試樣：需用液體樣品盒，這種測試方法與熱線法測試對應的傳熱狀態還是有一點點不同。將液體試樣注入樣品盒中，樣品盒接觸面涂上少量導熱硅脂，將樣品盒放入儀器上下測試頭正中間，壓緊，然后塞入護熱保溫墊片，蓋上防風罩。
F、高導熱薄板樣或細棒樣（金屬片、石墨片等）：需帶夾具的測試頭，在試樣裝夾部涂上少量導熱硅脂，再放入測試夾具中固緊，再將冷熱面測溫探頭用膠粘在試樣中心軸線離夾具約5mm位置，然后塞入護熱保溫墊片，蓋上防風罩。
4、在輸入數據欄中，輸入樣品厚度和樣品截面積數據，再輸入自動數據記錄的時間間隔和次數數據。
5、按“開始測試”鍵，儀器進入自動測試狀態，完成后自動生成報表。報告可輸出另存，也可打印。
6、重復上述3、4、5、步驟，可檢測其它試樣。
7、按“退出程序”鍵，退出程序，然后關閉加熱、風扇開關（或恒溫槽），最后關閉儀器電源開關。
五、計算公式：
導熱系數計算：λ= Q*L/A*( TA - TD )
熱阻計算：R=(TA-TD) * A/Q
λ：導熱系數，單位W/mk
R ：熱阻，單位km2/w
TA ：試樣熱面溫度，單位k
TD ：試樣冷面溫度，單位k
A ：試樣截面積，單位m2
Q：熱流，單位w
L：試樣長度，單位m
六、注意事項
1、如需操作儀器上儀表，請參閱AL系列人工智能調節器說明書。
2、電源插座必須有接地線。
3、測試軟件內部參數修改用戶名“xt”，密碼“808”，請不要隨意改變參數，否則儀器不能正常工作。
4、本儀器具有很寬的導熱系數測試范圍，試樣的取樣很重要，總的規律是：導熱系數低的試樣取薄、面積大、冷熱溫差大，導熱系數高的試樣取厚、面積小、冷熱溫差小。
七、成套儀器
1、導熱系數測試主機 1臺
2、計算機 1套（按合同配置）
3、打印機 1臺（按合同配置）
4、恒溫槽 1臺（按合同配置）
5、測試軟件（含通信接口） 1套
6、使用說明書 1份
7、配套說明書 1套
8、合格證 1份
