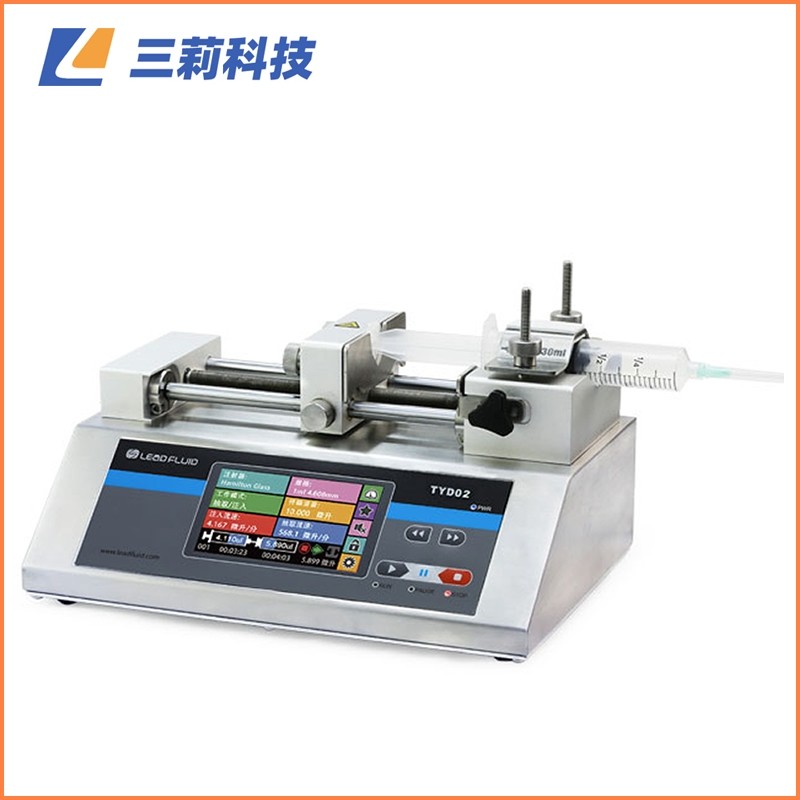

TYD02-01型實驗室注射泵 單通道臺式注射泵
? 通道數： 1
? 液量范圍：0.184nL/min～173.718mL/min
? 線速度范圍：1μm/min～150mm/min
產品詳情
★ 本文中的流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。
● TYD02-01型實驗室注射泵采用一體化臺式設計，4.3寸高清液晶觸摸屏顯示及操作，可裝卡1支塑料注射器或玻璃進樣針，注射器容量范圍寬至10μL～140mL，流量范圍0.184nL/min～173.718mL/min；
● 使用優.異.的控制系統和精密的機械結構，行程控制精度誤差＜±0.35%，多種工作模式可選，功能強大，非常適用于科研試驗中各種流體的高精度微量傳輸；
● 傳動絲杠的固定方式采用高強度航空軸承，相對于傳統的銅套軸承，絲杠的使用壽命得到顯.著地提高，且精度更高；
● 強大的抗電磁干擾性能，可在高壓靜電電場下連續穩定運行；
● RS485通訊，兼容Modbus協議，可與計算機、PLC、單片機等多種上位機組成自動化控制系統。
功能及特點
? 可裝卡1支塑料注射器或玻璃進樣針
? 多種工作模式選擇
? 彩色液晶觸摸屏，操作方便快捷
? 支持屏幕鎖定，按鍵靜音操作
? 按鍵配指示燈，工作狀態清晰明確
? 支持多種標準注射器，可自定義注射器
? 高精度控制
? 注射器保護和堵車報警
? RS485通訊，支持MODBUS協議
? 外部信號控制啟停和方向
? 寬范圍電源輸入
? 全金屬防靜電、防腐噴涂工藝外殼
技術參數
? 工作模式：注射，抽取，先注射后抽取，先抽取后注射，連續循環
? 通道數： 1
? 大行程：140mm
? 行程分辨率：0.156μm/μstep
? 線速度范圍：1μm/min～150mm/min
? 線速度調節分辨率：1μm/min
? 行程控制精度：誤差<±0.35%（行程>大行程的30%時）
? 額定線性推力：>20kgf
? 推力調節：1～100%任意可調
? 注射器規格：10μL～140mL
? 注射器選擇：內置主要廠家，主要型號注射器供選擇；可使用自定義注射器,直接輸入注射器內徑
? 液量范圍：0.184nL/min～173.718mL/min
? 液量校正：通過校正程序獲得液量
? 顯示：4.3寸彩色液晶；同屏幕顯示傳輸液量，剩余液量，流量，運行方向，注射器規格等，動畫顯示運行狀態
? 操作方式：觸摸屏+常用功能按鍵
? 掉電記憶：保持掉電前設置參數
? 其他功能：暫停和停止，按鍵音提示，鎖定參數，快進和快退，顯示亮度調節
? 狀態信號輸出：1路指示啟停狀態，1路指示方向狀態
? 控制信號輸入：1路指示啟動狀態，1路指示方向信號
? 通信接口：RS485，MODBUS協議
? 外形尺寸：290x205x180mm
? 重量：4.4kg
? 適用電源：AC100V～240V 50/60Hz
? 工作環境：環境溫度: 5～40℃，環境濕度: <80%

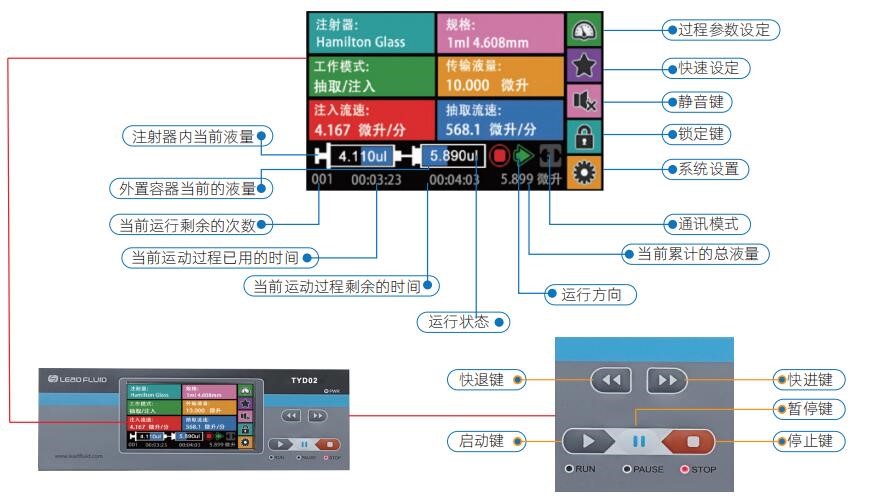

液晶顯示屏
注射器規格與流量參考表
注射器規格 | 注射器內徑(mm) | 小流量(nl/min) | 大流量(ml/min) |
10μL | 0.485 | 0.184 | 0.027 |
25μL | 0.729 | 0.417 | 0.0626 |
50μL | 1.03 | 0.833 | 0.125 |
100μL | 1.457 | 1.667 | 0.250 |
250μL | 2.304 | 4.169 | 0.625 |
500μL | 3.256 | 8.326 | 1.248 |
1mL | 4.699 | 17.342 | 2.601 |
5mL | 11.989 | 112.890 | 16.933 |
10mL | 14.427 | 163.469 | 24.520 |
20mL | 19.05 | 285.027 | 42.754 |
30mL | 21.59 | 366.090 | 54.913 |
60mL | 26.594 | 555.459 | 83.318 |
100mL | 35.7 | 1000.982 | 150.147 |
140mL | 38.4 | 1158.117 | 173.718 |

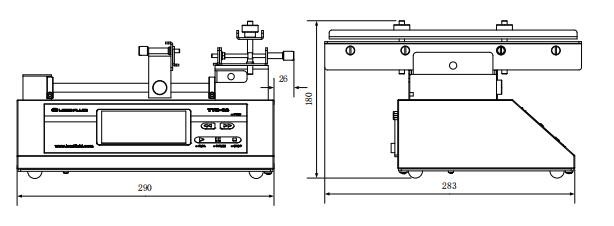

尺寸圖（單位：mm）
